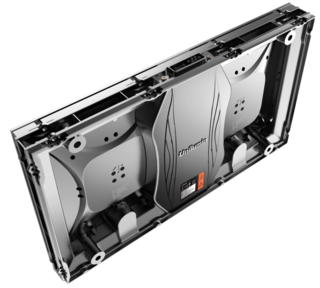

Upanel S

Indoor LED-Modul mit motorischem Front-Service

16:9-Verhältnis

16:9-Verhältnis wird beibehalten, wenn horizontale und vertikale Einheiten identisch sind z.B.: 2x2 = 16:9 und 4x4 = 16:9

Sicher und stabil

Integrierte Stromversorgung und Daten bedeuten keine externen Kabel.

Lüfterloses Design

Lüfterloses Netzteil und optimale Kühleigenschaften

Intelligenter Frontzugang

Automatische Modulentfernung: Alle Module, Netzteile sowie die interne Elektronik und Kabel können von vorne ausgetauscht werden.

Systemüberwachung

LED- Module, Stromversorgung und Datenzustand werden automatisch überwacht.

Vollständige Redundanz - Optional

Stromversorgung, Daten und das Steuerungssystem können zur Erhöhung der Zuverlässigkeit verkabelt werden.

Spezifikationen

Upanel 0.9 S

0,95 mmPixelpitch

609.92 x 343.08 x 71 mmDimensionen

600 cd/m²Brightness

16:9Aspect ratio

5.000:1Contrast

3-in1 SMD (Common Cathode)LED Type

3.840 HzRefresh rate

Frontseitig (Installation und Service)Service access

50/60 HzVideo frame rate

IP30Protection class

640x 360 pxResolution

160 °viewingAngleHorizontal

160 °viewingAngleVertical

6.8 kgWeight

Upanel 0.9 S

Upanel 0.9 S

Intelligent Front Access

25.03.2024

V2.0

16:9 LED Display Einheit

0,95 mm

3-in1 SMD (Common Cathode)

1Rot,1Grün,1Blau

600 cd/m²

640x 360 px

1.101.068 pixel/m²

6.8 kg

609.92 x 343.08 x 71 mm

B304.96mm×H343.08mm×T41mm

27.5’’(699.79mm)

16:9

0.209 m²

>1 m

Druckguss-Aluminium

Innenbereiche

IP30

-10°C~+45°C/10~80%RH

-20°C~+55°C/10~85%RH

Frontseitig (Installation und Service)

-

steglos

160 °

160 °

Einstellbar 2000-9300K

281 Billionen

Manual/Automatisch

5.000:1

120W/Modul

40W/Modul

Konstantstrom LED Treiber

50/60 Hz

3.840 Hz

100~240VAC

50~60 Hz

DVI/HDMI/VGA/SDI/DP/AV/S-Video, etc.

Helligkeits- und Farbkalibrierung

Passivkühlung/Lüfterlos

>100,000 Stunden

R:620~630nm / G:520~535nm / B:465~475nm

stehend

optional

Netzwerkkabel (<100m); multi-mode LWL (<300m); single mode LWL (<15km)

files/content/products/Upanel S/Upanel S drawing.jpg

Upanel 1.2 S

1,27 mmPixelpitch

609.92 x 343.08 x 71 mmDimensionen

600 cd/m²Brightness

16:9Aspect ratio

5.000:1Contrast

3-in1 SMD (Common Cathode)LED Type

3.840 HzRefresh rate

Frontseitig (Installation und Service)Service access

50/60 HzVideo frame rate

IP30Protection class

480 x 270 pxResolution

160 °viewingAngleHorizontal

160 °viewingAngleVertical

6.8 kgWeight

Upanel 1.2 S

Upanel 1.2 S

Intelligent Front Access

25.03.2024

V2.0

16:9 LED Display Einheit

1,27 mm

3-in1 SMD (Common Cathode)

1Rot,1Grün,1Blau

600 cd/m²

480 x 270 px

62,0001 pixels/m²

6.8 kg

609.92 x 343.08 x 71 mm

B304.96mm×H343.08mm×T41mm

27.5’’(699.79mm)

16:9

0.209 m²

>1.2 m

Druckguss-Aluminium

Innenbereiche

IP30

-10°C~+45°C/10~80%RH

-20°C~+55°C/10~85%RH

Frontseitig (Installation und Service)

-

steglos

160 °

160 °

Einstellbar 2000-9300K

281 Billionen

Manual/Automatisch

5.000:1

90W/Modul

30W/Modul

Konstantstrom LED Treiber

50/60 Hz

3.840 Hz

100~240VAC

50~60 Hz

DVI/HDMI/VGA/SDI/DP/AV/S-Video, etc.

Helligkeits- und Farbkalibrierung

Passivkühlung/Lüfterlos

>100,000 Stunden

R:620~630nm / G:520~535nm / B:465~475nm

stehend

optional

Netzwerkkabel (<100m); multi-mode LWL (<300m); single mode LWL (<15km)

files/content/products/Upanel S/Upanel S drawing.jpg

Upanel 1.5 S

1,58 mmPixelpitch

609.92 x 343.08 x 71 mmDimensionen

600 cd/m²Brightness

16:9Aspect ratio

5.000:1Contrast

3-in1 SMD (Common Cathode)LED Type

3.840 HzRefresh rate

Frontseitig (Installation und Service)Service access

50/60 HzVideo frame rate

IP30Protection class

384 x 216 pxResolution

160 °viewingAngleHorizontal

160 °viewingAngleVertical

6.8 kgWeight

Upanel 1.5 S

Upanel 1.5 S

Intelligent Front Access

25.03.2024

V2.0

16:9 LED Display Einheit

1,58 mm

3-in1 SMD (Common Cathode)

1Rot,1Grün,1Blau

600 cd/m²

384 x 216 px

396,550 pixels/m²

6.8 kg

609.92 x 343.08 x 71 mm

B304.96mm×H343.08mm×T41mm

27.5’’(699.79mm)

16:9

0.209 m²

>1.5 m

Druckguss-Aluminium

Innenbereiche

IP30

-10°C~+45°C/10~80%RH

-20°C~+55°C/10~85%RH

Frontseitig (Installation und Service)

-

steglos

160 °

160 °

Einstellbar 2000-9300K

281 Billionen

Manual/Automatisch

5.000:1

75W/Modul

25W/Modul

Konstantstrom LED Treiber

50/60 Hz

3.840 Hz

100~240VAC

50~60 Hz

DVI/HDMI/VGA/SDI/DP/AV/S-Video, etc.

Helligkeits- und Farbkalibrierung

Passivkühlung/Lüfterlos

>100,000 Stunden

R:620~630nm / G:520~535nm / B:465~475nm

stehend

optional

Netzwerkkabel (<100m); multi-mode LWL (<300m); single mode LWL (<15km)

files/content/products/Upanel S/Upanel S drawing.jpg

Upanel 1.9 S

1,9 mmPixelpitch

609.92 x 343.08 x 71 mmDimensionen

600 cd/m²Brightness

16:9Aspect ratio

5.000:1Contrast

3-in1 SMD (Common Cathode)LED Type

3.840 HzRefresh rate

Frontseitig (Installation und Service)Service access

50/60 HzVideo frame rate

IP30Protection class

320 x 180 pxResolution

160 °viewingAngleHorizontal

160 °viewingAngleVertical

6.8 kgWeight

Upanel 1.9 S

Upanel 1.9 S

Intelligent Front Access

25.03.2024

V2.0

16:9 LED Display Einheit

1,9 mm

3-in1 SMD (Common Cathode)

1Rot,1Grün,1Blau

600 cd/m²

320 x 180 px

275,267 pixels/m²

6.8 kg

609.92 x 343.08 x 71 mm

B304.96mm×H343.08mm×T41mm

27.5’’(699.79mm)

16:9

0.209 m²

>1.9 m

Druckguss-Aluminium

Innenbereiche

IP30

-10°C~+45°C/10~80%RH

-20°C~+55°C/10~85%RH

Frontseitig (Installation und Service)

-

steglos

160 °

160 °

Einstellbar 2000-9300K

281 Billionen

Manual/Automatisch

5.000:1

70W/Modul

23W/Modul

Konstantstrom LED Treiber

50/60 Hz

3.840 Hz

100~240VAC

50~60 Hz

DVI/HDMI/VGA/SDI/DP/AV/S-Video, etc.

Helligkeits- und Farbkalibrierung

Passivkühlung/Lüfterlos

>100,000 Stunden

R:620~630nm / G:520~535nm / B:465~475nm

stehend

optional

Netzwerkkabel (<100m); multi-mode LWL (<300m); single mode LWL (<15km)

files/content/products/Upanel S/Upanel S drawing.jpg

Upanel 2.5 S

2,54 mmPixelpitch

609.92 x 343.08 x 71 mmDimensionen

600 cd/m²Brightness

16:9Aspect ratio

5.000:1Contrast

3-in1 SMD (Common Cathode)LED Type

3.840 HzRefresh rate

Frontseitig (Installation und Service)Service access

50/60 HzVideo frame rate

IP50Protection class

240 x 135 pxResolution

160 °viewingAngleHorizontal

160 °viewingAngleVertical

6.8 kgWeight

Upanel 2.5 S

Upanel 2.5 S

Intelligent Front Access

25.03.2024

V2.0

16:9 LED Display Einheit

2,54 mm

3-in1 SMD (Common Cathode)

1Rot,1Grün,1Blau

600 cd/m²

240 x 135 px

155,000 pixels/m²

6.8 kg

609.92 x 343.08 x 71 mm

B304.96mm×H343.08mm×T41mm

27.5’’(699.79mm)

16:9

0.209 m²

>2.5 m

Druckguss-Aluminium

Innenbereiche

IP50

-10°C~+45°C/10~80%RH

-20°C~+55°C/10~85%RH

Frontseitig (Installation und Service)

-

steglos

160 °

160 °

Einstellbar 2000-9300K

281 Billionen

Manual/Automatisch

5.000:1

60W/Modul

20W/Modul

Konstantstrom LED Treiber

50/60 Hz

3.840 Hz

100~240VAC

50~60 Hz

DVI/HDMI/VGA/SDI/DP/AV/S-Video, etc.

Helligkeits- und Farbkalibrierung

Passivkühlung/Lüfterlos

>100,000 Stunden

R:620~630nm / G:520~535nm / B:465~475nm

stehend

optional

Netzwerkkabel (<100m); multi-mode LWL (<300m); single mode LWL (<15km)

files/content/products/Upanel S/Upanel S drawing.jpg
